Как врезать замок в металлическую дверь

Подготовка к врезке замка в металлическую дверь

Подготовка позволит сделать правильный выбор замка, оценить количество времени для выполнения работ. Перед тем, как купить дверные замки нужно тщательно осмотреть конструкцию двери.

Толщина металлических листов

Как правило, дверь состоит из двух металлических листов, толщиной 1,5-2 миллиметра каждый.

Однако конструкцией двери могут быть предусмотрены и дополнительные пластины, увеличивающие толщину металла до 5 миллиметров. Понадобятся высококачественные сверла, коронки, мощный перфоратор и шуруповерт.

Особенности дверной рамы

Рама входной двери может быть выполнена из металлического уголка или трубы.

В полотно из уголка толщиной 35 мм подойдут стандартные механизмы. Чтобы установить большие запорные механизмы, толщина полотна должна быть более 50 мм.

В полотно из трубы вариантов выбора замка меньше. Например, если толщина дверного полотна 35-45 миллиметров, то для ответной части замка останется лишь 20 миллиметров. В таком случае нужно врезать замок с тонким корпусом и ригелями или установить накладную модель.

Толщина полотна

Для полотна с накладками МДФ толщиной 90-120 мм не подойдут замки с длинной ключа 50-60 мм. Они не достанут до замочного механизма. На такие двери выбираем замки с длинными ключами.

Притвор

Современные двери оснащены притвором – металлический ободок по периметру дверного полотна шириной от 10 до 20 миллиметров. прилегающего к коробке при закрытой двери. В такие двери подойдут большинство врезных замков.

Другая ситуация с самодельными дверями без притвора. В такие двери лучше установить накладной замок. Выбор врезных замков ограничен. У врезного цилиндрового механизма язычок может не доставать до ответной планки в коробки. В случае с сувальдным замком, в коробке окажется мало пространства для ригелей.

Пустотелые двери в новом доме

В новостройках часто устанавливаются пустотелые двери с МДФ накладками вместо листов металла.

Установка дополнительных замков усложняется отсутствием в коробке места для ригелей.

Решить проблему установки дополнительного замка помогут накладные замки с плоскими ригелями (пример Gerda Tytan ZX).

Расположение ребер жесткости

Для обеспечения стабильность конструкции внутри металлической двери есть ребра жесткости – горизонтальные перемычки в виде полос металла шириной от 40 до 70 миллиметров. Как правило, в них оставляют место под установку замка. Однако иногда, для установки замка, приходится удалить часть перемычки.

Отделка двери

Устанавливать замок на двери без отделки гораздо проще и быстрее.

Наличие отделки двери усложняет работу. Отверстия под замочную скважину в МДФ накладках вырезаются специальными насадками.

В случае с дерматиновой обивкой, неосторожное движение может повредить отделку с вырыванием кусков утеплителя. Поэтому в некоторых случаях рекомендуется демонтаж обивки.

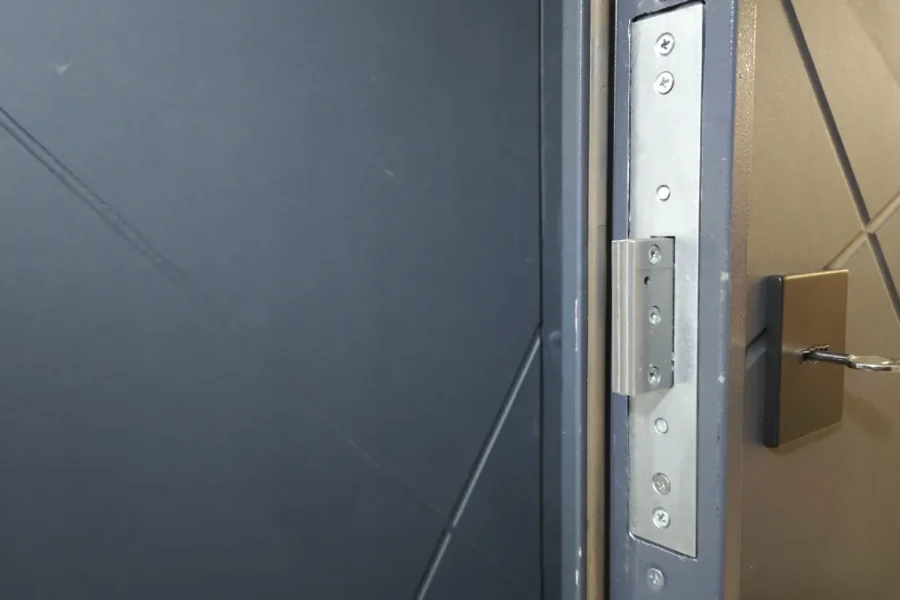

Зазор между рамой и полотном при закрытой двери

Чтобы установленный корпус замка не затирал об коробку при закрытие учитываем наличие зазора между дверным полотном и рамой.

При минимальном зазоре корпус замка утапливаем вровень с торцом полотна. Это позволит избежать ситуации, когда дверь с новым замком не закрывается.

Упор

На продолжительность работы замкового механизма влияет наличие жесткости упора в области посадочного места замка. Иначе замок со временем начнет болтаться, а ключ заедать.

Зависимо от конструкции полотна может понадобиться смещение замка в одну из сторон для его надежной фиксации.

Дополнительное укрепление посадочного места необходимо в таких случаях:

• механизм с узким корпусом.
• вместо металла стоит лист ДСП, ДВП.

В таких ситуациях в месте предполагаемой установки замка стоит сделать сварочные работы приварив металлическую пластину. Она обеспечит жесткость крепления и качественную защиту от взлома.

Коробка с защитой ригелей

Распространенный грубый взлом двери – выбивание ригелей через наличник. Для противодействия в рамах часто предусмотрена металлическая стенка. Она защищает ригели замка от выбивания.

С другой стороны, эта стенка позволяет повернуть ключ только на один или два оборота. Если стенку выбить для выхода ригелей на максимальный поворот ключа, то защита замка существенно снижается. Удалять стенку не рекомендуем в целях безопасности. Соответственно модели замков на три или четыре оборота будут закрываться не на все обороты.

Это опасно, ведь замок может заклинить при максимальном вращении ключа. В таком случае, если стенка мешает выходу ригелей на максимум оборотов, в ней нужно высверлить отверстия под выход ригелей. В целях безопасности нужно приварить к коробке металл для защиты ригелей.

Выбор необходимых инструментов и материалов

Внимательно ознакомившись с характеристиками дверной конструкции, можно подбирать замок.
Понадобятся такие инструменты, материалы:

• болгарка;
• диски по металлу;
• шуруповерт;
• ручной заклепочный пистолет;
• ударная дрель с набором сверл по металлу;
• шаблон (коронка) для замочной скважины;
• набор борфрез (шарошек) по металлу для дрели;
• набор бит для шуруповерта;
• напильник;
• молоток;
• плоскогубцы;
• набор отверток;
• канцелярский нож;
• зубная паста;
• карандаш;
• рулетка;
• защитные очки.

Для дополнительной защиты замка нужна металлическая пластина и сварочный аппарат.

Работы шумные. Проводить их разрешено в будние дни с 9 до 19 часов. В детский тихий час с 13 до 15 часов желательно ставить в известность соседей.

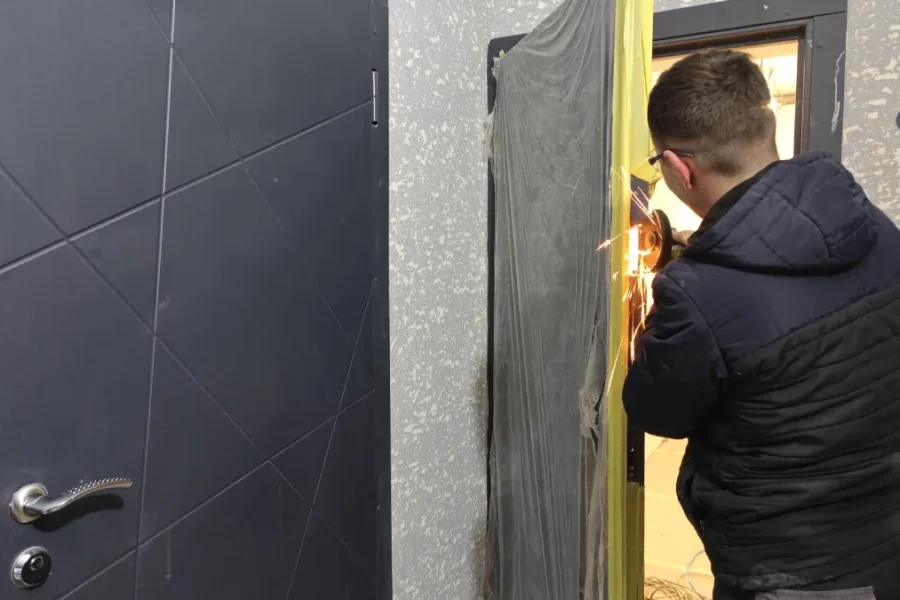

Технические этапы врезки замка

Специфика монтажа зависит от вида механизма. Для примера возьмем сувальдный механизм с ключом «бабочка».
Подробнее смотрите видеообзор.

Пошаговая инструкция:

• прикладываем замок к дверному полотну и делаем метки для подготовки посадочных мест;
• застилаем пол, чтобы не повредить покрытие при выполнении работ;
• одеваем защитные очки для предотвращения попадания осколков в глаза;

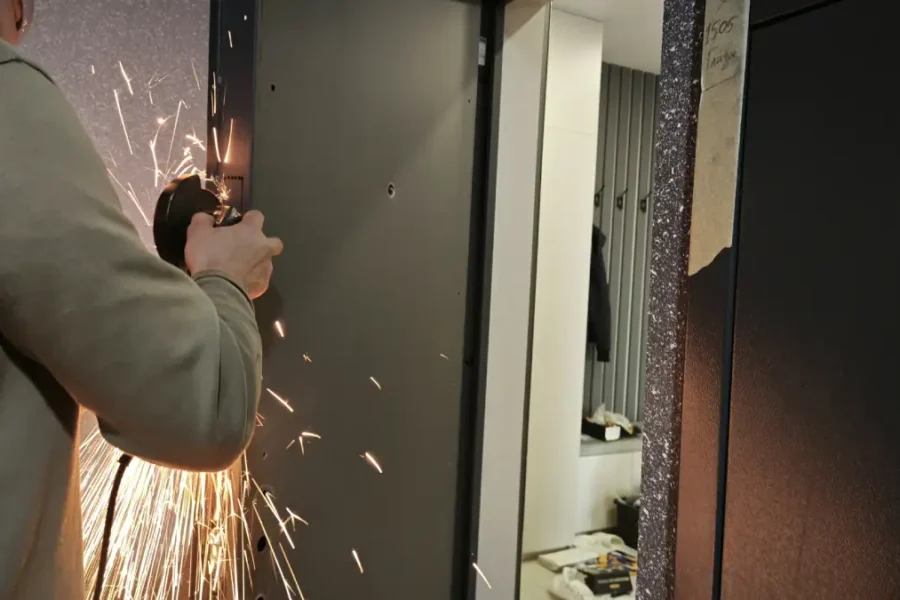

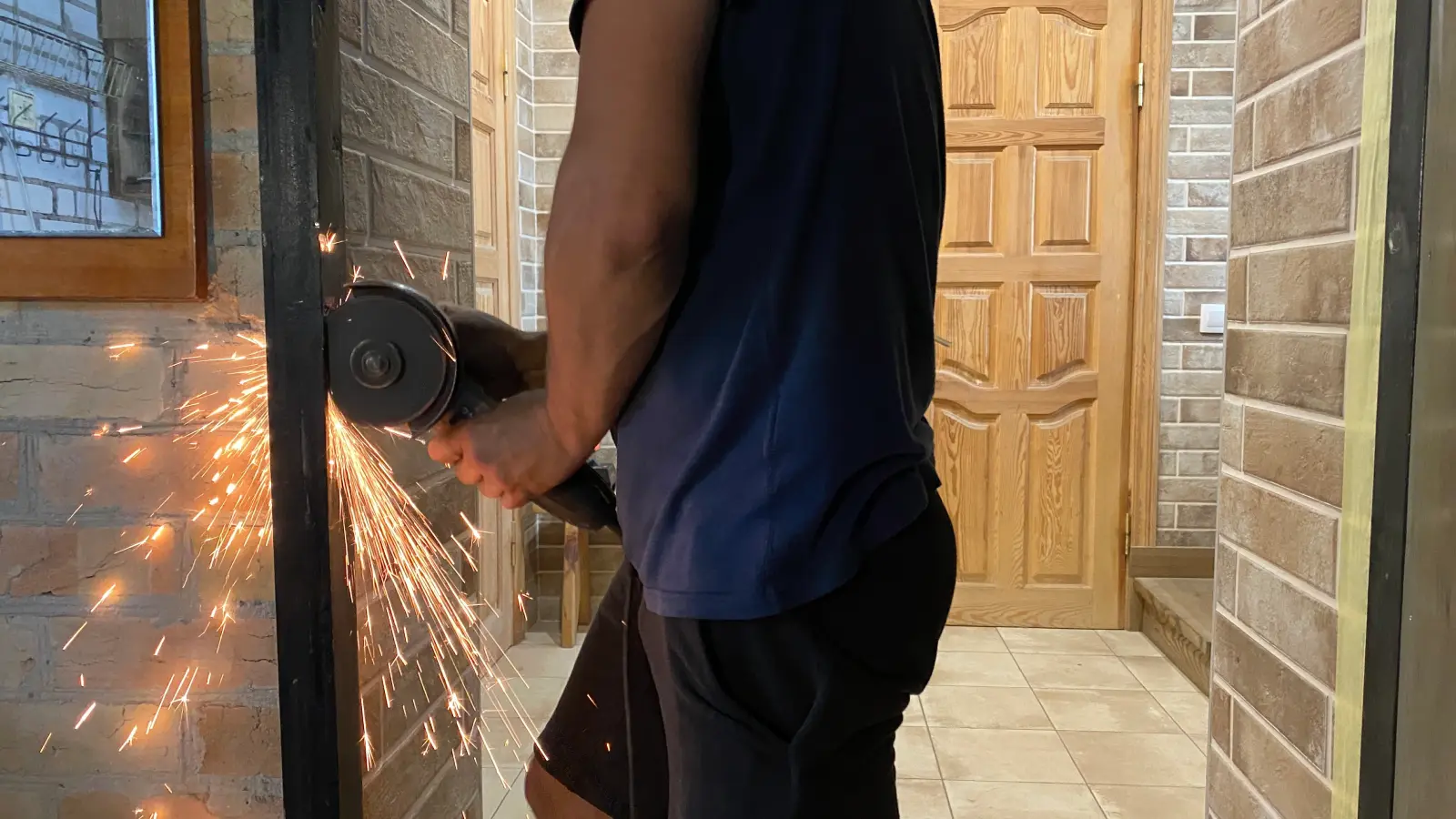

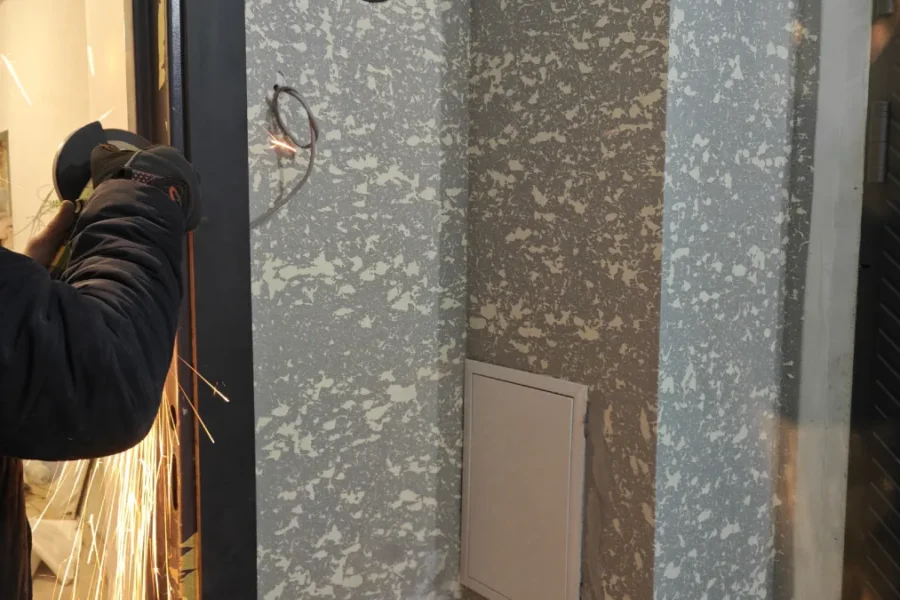

• в торце дверного полотна вырезаем болгаркой отверстие для корпуса замка, с последующей его доработкой дрелью;

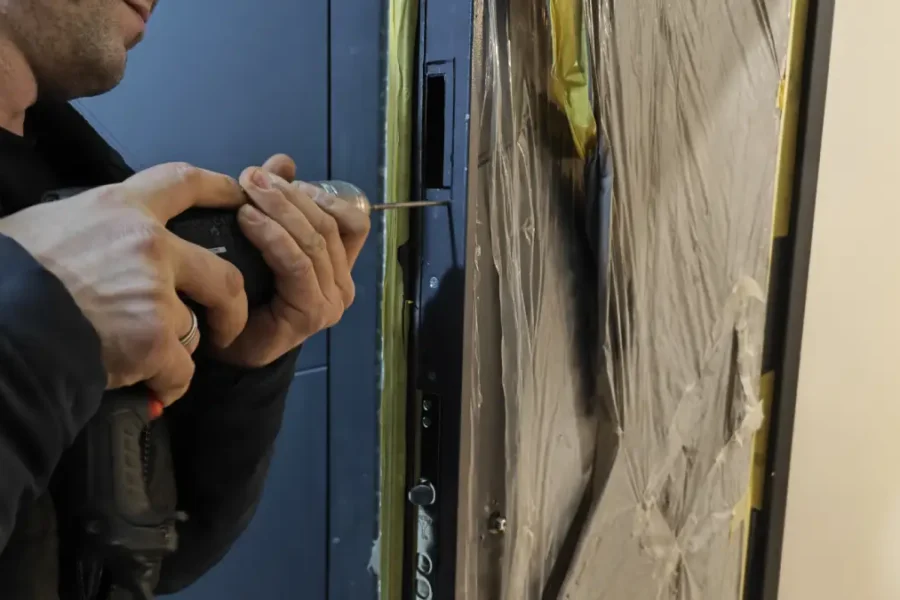

• в подготовленное посадочное место вставляем корпус и крепим его на саморезы, для проверки равномерности расположения корпуса механизма;
• прикладываем замок к полотну и через место входа ключа, с помощью тонкого сверла, делаем сквозное отверстие для будущей замочной скважины;
• шарошкой расширяем замочную скважину под нужный размер с последующим повторением этой процедуры с обшивкой;
• вымеряем расположение декоративной накладки для замочной скважины.
• клеим малярный скотч, прикладываем накладку и обводим её карандашом, отмечая отверстия для крепления;
• с помощью саморезов или заклепок крепим декоративную накладку на замочную скважину;
• тонким сверлом делаем в накладке насечки для зубцов ключа, если ключ в нее не вставляется;
• проверяем работу замка путем поворачивания ключа в разные стороны;
• наносим на ригели зубную пасту, закрываем дверь и поворачиваем ключ до упора, паста оставляет на дверной коробке отметки;
• по отметкам вырезаем в коробке двери отверстие для входа ригелей;

• на отверстие в раме под ригели устанавливаем ответную планку.

Перед установкой ответной планки измеряем зазор между рамой и торцевой частью полотна в закрытом положении. Во многих дверных конструкциях минимальный зазор не предусматривает размещение ответной планки, так как она будет мешать закрываться двери.

После установки на дверь новых уплотнительных резинок проверяем работу замка.

Свежие резинки могут выталкивать дверь. Чтобы закрыть замок, приходится прижимать двери рукой или коленом.

Используя специальную насадку для болгарки либо шуруповёрта отверстия для ригелей можно расширить. Закрывать замок станет легче.

Неграмотное расширение ответной части болгаркой может привести к не плотному прилеганию двери к раме в будущем.

Выводы

В этой статье мы детально рассказали о том, как врезать замок во входную дверь. Монтаж замка своими руками требует навыков, наличия инструментов. Любительский подход может привести к непоправимой порче двери. Например, лишний вырез в коробке под ригели существенно ослабит защиту. Посадочное место в торце полотна больших размеров, чем нужно, приведет к невозможности крепления корпуса замка. Поэтому без опыта работ с металлом не рекомендуем делать работы самостоятельно.
